Casa trifamiliare a Medicina (BO)

Casa trifamiliare ideata per due gruppi familiari indipendenti più una struttura parentale separata ed autonoma al piano terra per genitori anziani ma autosufficienti.

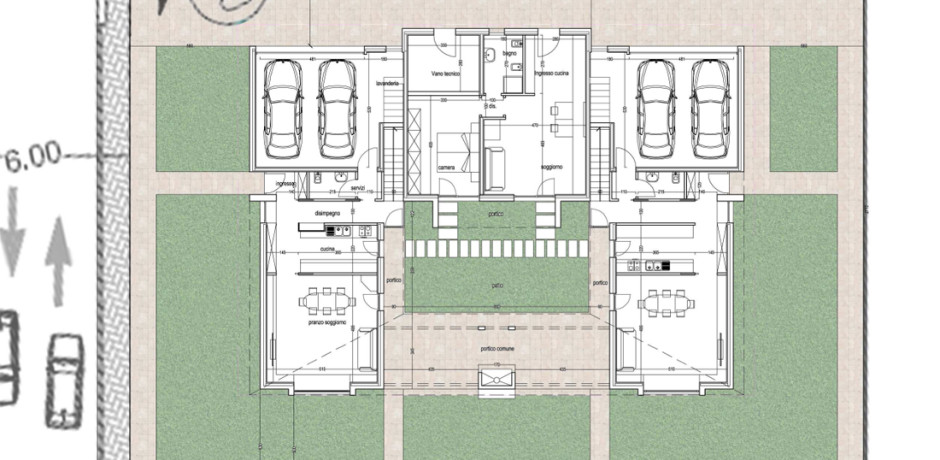

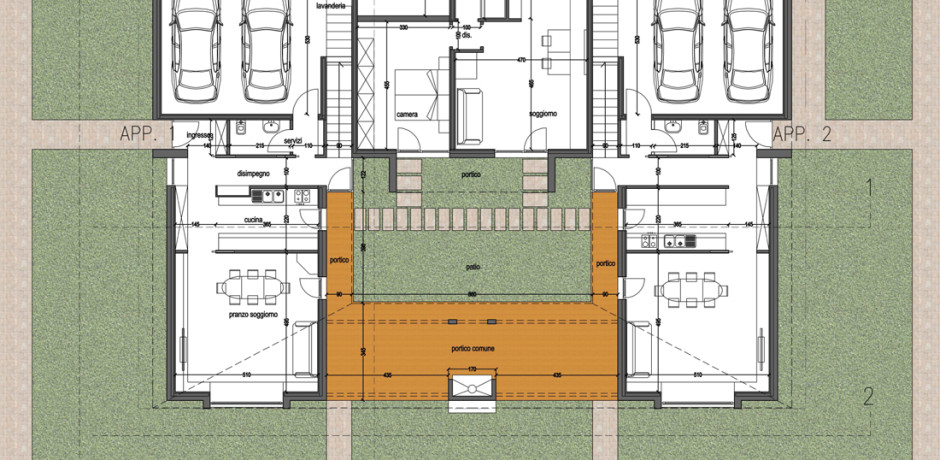

La casa si sviluppa con un impianto ad U attorno ad un patio centrale porticato dove si possono svolgere attività in comune.

Classe energetica A (Ep tot=25 kWh/mq anno), tecnologia X-lam.

PARETE ESTERNA CON FINITURA A CAPPOTTO
· Rivestimento in fibrogesso λ= 0.32, sp. 12.5 mm*2
· Lana di roccia λ= 0.036 (passaggio impianti), sp. 40 mm
· Pannello X-lam λ= 0.13, sp. 108 mm
· Lana di roccia per cappotto intonacabile λ= 0.036, sp. 160 mm
· Intonaco per cappotto, λ= 1, sp. 10mm
Spessore totale: 35 cm
Trasmittanza: U= 0,15 W/m2K
Sfasamento onda termica: 12ore
Potere fonoisolante: Rw: 65 dB
Resistenza al fuoco: REI 90

SOLAIO A TERRA:
· Soletta in ca λ= 2.5, sp. 300 mm
· Impermeabilizzazione, sp 10 mm
· Isolamento in XPS λ= 0.034, sp. 120 mm
· Massetto alleggerito , λ= 0.09, sp. 100 mm
· Isolamento in XPS λ= 0.034, sp. 20 mm
· Massetto autolivellante a base anidride λ= 1.1, sp. 30 mm
Spessore totale: 58 cm
Trasmittanza: U= 0,25 W/m2K

COPERTURA
· Assito a vista, λ= 0.12, sp. 20 mm
· Barriera al vapore
· Isolamento in fibra di legno, λ= 0.039, sp 200 mm
· Telo impermeabile traspirante
· Ventilazione, sp 50 mm
· Tavolato grezzo sp 23 mm
· Manto di copertura in lastre di alluminio preverniciato fissato a doppia aggraffatura
Spessore totale: 35 cm + coppi
Trasmittanza: U= 0,20 W/m2K

Progetto: 2014
